速德瑞应用案例 | 选择合适透光率仪测量IR油墨和白色油墨透光率

       一、白色油墨和ir油墨的概念：

       白色油墨是丝印油墨的一种，这种油墨不分其他颜色，主要填料为白色，是一种应用性非常广的油墨,常见用于PET、 PC 、PVC、 PMMA 和ABS金属材料等素材上。

       IR油墨则是一种可以选择性地透过红外线并阻隔可见光和紫外线的功能性油墨。主要应用在各种智能手机，智能家居遥控器窗口，电容式触摸屏等，用途也非常广泛。本文将根据速德瑞实际案例详细介绍测试白色油墨透光率与IR油墨透光率该如何选型。

       二、测试要求

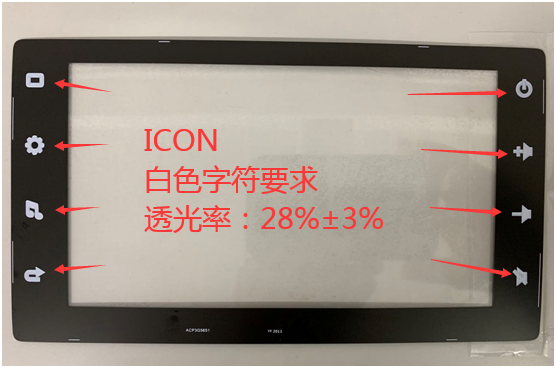

       1.按键透过率：28%±3%（D65,9000Lux）。

       2.客户除了白色按键透光率需要测试外，还有IR油墨样品透光率也需要测试。



       三、关于测试要求的解释

       1.D65光源：D65光源是模拟人工日光的光源，其波长范围大概是380-760nm 中心波长550nm，光谱式的积分型透光率仪，是使用光栅的检测方式，使用光源为380-1100nm波长的卤钨灯，其光谱范围是涵盖D65光源的。在检测过程中读数查看380-760nm一段光的数据即可。

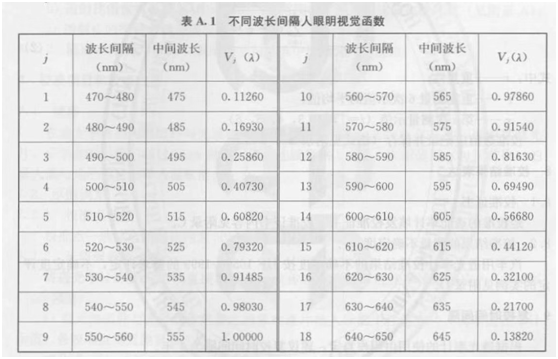

       目前接触到的可见光的波长检测中，除了查看一段波的透光率外，还推荐查看单点的透光率，即550nm。这个也是目前各个行业管控可见光必定管控的波段，并且550nm的管控在更多时候比380-760nm更具备参考价值，因为人眼的视觉函数最敏感的区间即为550nm，原因如下图。

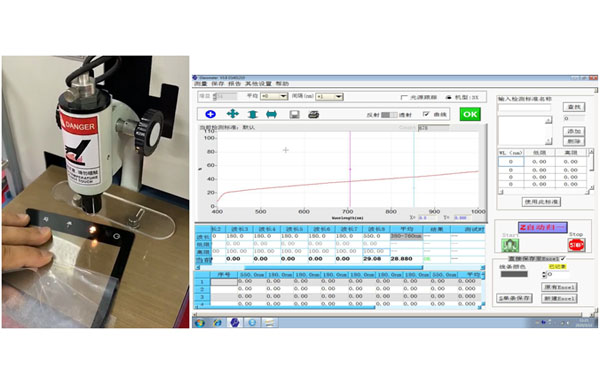

       另外，大体上来说，其实测全波段数值（380-760nm）与中心单点波长（550nm）几乎是一致的，下图为客户白色按键透光率所测结果：

       三、为何SDR4010可测IR油墨样品透光率，而不能测试白色按键样品透光率？

       分光型透光率仪SDR4010为平行光测试原理（测试的结果为直穿透光率，俗称清晰度）

       而积分型透光率仪SDR4010B为积分型测试原理（测试的结果为总的一个透光率）

       打个比方说：

       一块透明玻璃使用SDR4010来测试，结果为80%；经过磨砂处理后，其透光率变成15%。

       而使用SDR4010B来测试透明玻璃，其结果为80%；经过磨砂处理后，其透光率还是80%。

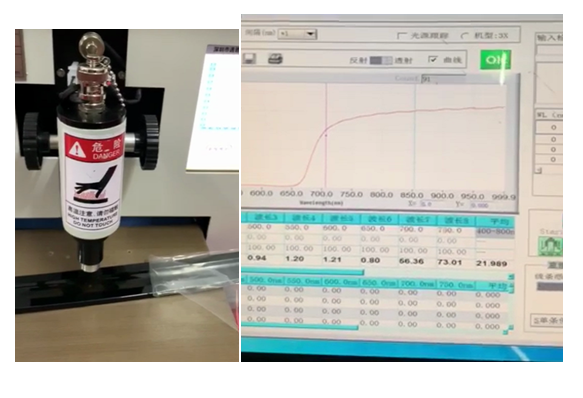

       因为IR油墨样品是极少雾度的，它跟透明玻璃一样的效果，所以不管使用SDR4010分光型透光率仪还是SDR4010B积分型透光率仪其测试结果都是差异极小的，考虑到成本问题，当时推荐的是SDR4010白色油墨透光率仪。

       而按键是由白色油墨透光率仪测试，光散射非常大，跟磨砂玻璃一个概念（根据客户提供的测试要求28%±3%，数值是与SDR4010B积分型透光率仪测试结果对应上的，可以肯定需要测试的是总透光率，而不是清晰度），因此需要使用SDR4010B积分型透光率仪来测试此样品。

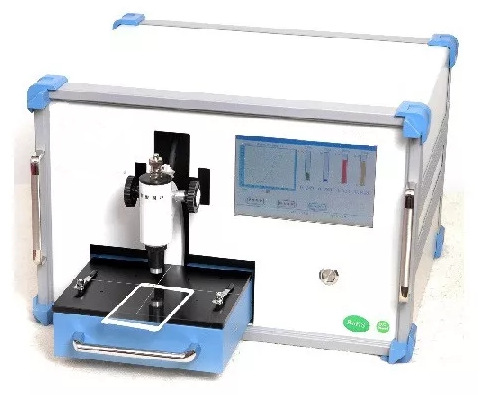

       综合贵司两个样品的通用性，建议使用SDR4010BIR油墨透光率仪。

       四、直穿透光率与总透光率原理

       语定义：一束直线平行的光穿过被测物体后，可以全部或者部分仍保持直线前进方向，直穿透光为(1)直线透过Tz；另外一部分被材料改变方向，变为散射光（漫射光），为(2)散射透过Ts；总透过T=Tz+Ts。

　　依据上面说明，对于可见光的透过率，目前国际主流的标准分为两个：

　　a.直穿透过率（透光率）测量仪。

　　b.总透过率仪或积分透过率仪。

　

       注：如需要测试总透光率，仪器设备是需积分球装置的。

　　下图为SDR4010B积分型透光率仪带积分装置的原理示意图：
