UV能量计检测PCB曝光机LED光源紫外均匀性

发布日期：2020-11-26

点击次数：2

PCB曝光机用于PCB领域HDI板量产，通过直接曝光实现图形转移。PCB生产过程中，必需要有的一道工序是曝光。需要用到曝光机，传统的PCB曝光机采用的是高压汞灯光源进行曝光，由于高压汞灯的发热量高，体积大等不利因素，随着大功率紫外LED的出现，用UV LED光源取代高压汞灯光源用于PCB曝光机是一种趋势。
UV LED光源用于PCB曝光机，需要关注的两个光源指标：
1)光学的平行度
2）整条灯的均匀度。
用于UV LED 光源作为曝光机光源，需要有数颗紫外LED光源组成LED阵列，这样各颗LED的发光效率不同可能影响均匀度，而紫外光线均匀性影响PCB的曝光质量。如果均匀性差，会影响曝光的不均匀而影响PCB板品质。

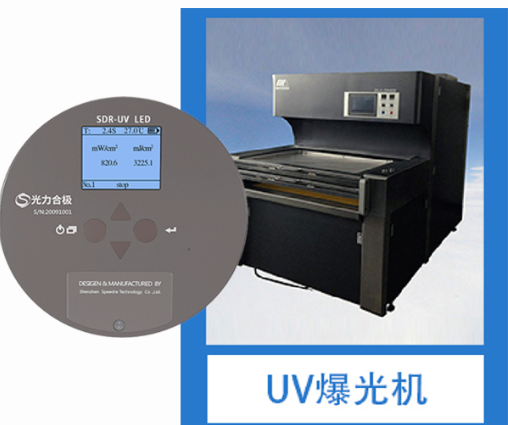

速德瑞新款SDR-UV LED紫外能量计波长范围370-420nm，中心波长395nm，可以测量UV 强度和能量，并且具有UV强度曲线。
这样可以用于：
1) UV LED 光源的出厂均匀性测试，用到该仪器的UV强度曲线记录功能。直接将SDR-UV LED UV能量计从光源的左边测量到光源的右边，通过SDR-UV LED的强度曲线功能，直接查看光源横截面的光线均匀性。
2)生产过程中，测试光源的衰减及均匀性。

UVLED曝光机光源优势：
1、较传统汞灯综合节能86%以上，无需更换灯管，不用冷却水
2、即开即关，没有待机耗损
3、精密的光学组合,使光源投射的平行半角小于2°
4、不含红外线，避免菲林胀缩,稳定的影像转移品质
5、LED逐点校正系统，确保发光强度的一致性
6、不含水银，不产生臭氧，UV led技术净化生产环境
7、LED寿命超过10000小时，能量衰减小于1%，提高生产和品质的稳定性

新款SDR-UV LED UV能量计的优势
1.可同时测试UV能量和UV光强、温度
2.可同时观察UV功率测试曲线变化，UV能量测试曲线变化，温度测试曲线变化。
3.仪器具有记录功能，能存储大量数据
4.具有电脑分析软件，可导出数据报告
5.仪器单位可自主切换，满足不同客户的各种需求。

UV能量计检测PCB曝光机LED光源紫外均匀性
